Pourquoi l’ancrage d’un échafaudage est indispensable pour la sécurité ?
À retenir : dès 2 mètres de hauteur, la sécurité de son échafaudage devient une obligation légale. L’ancrage assure la stabilité face au vent, aux charges et aux vibrations. La règle du 3 pour 1 (hauteur ≤ 3 × largeur de base) fixe un cadre simple. Les amarrages se placent en moyenne tous les 4 m aux extrémités et 8 m en travées courantes, avec un vide entre plancher et façade limité à 20 cm. Ajoutez un garde-corps intérieur et un contrôle quotidien : vous réduisez les risques de chute et respectez le Code du travail. Voyons maintenant quels systèmes garantissent une fixation durable.
Les différents systèmes d’ancrages et amarrages pour échafaudages
Ancrage de l’échafaudage : choisissez selon le support et la charge. Les pitons d’ancrage à anneau conviennent aux murs pleins, les chevilles mécaniques offrent une mise en charge immédiate, les chevilles chimiques excellent dans les matériaux creux, et les colliers orthogonaux ou orientables assurent la liaison tube d’amarrage/montant. En façade isolée (ITE), préférez un kit d’amarrage adapté. Objectif : fiabilité, durabilité, amarrage sécurisé. Visez un effort d’arrachement d’au moins 300 daN et complétez par des entretoises si nécessaire. Un système bien choisi, c’est moins d’incidents et un montage plus rapide.
Un point essentiel : le poids d’un échafaudage façadier acier impose de respecter scrupuleusement les consignes du fabricant. Suivre ces indications, c’est limiter les efforts sur les fixations et garantir la sécurité de tous.
Passons au tableau, puis à la méthode pratique !
| Solution | Support conseillé | Atout principal | Attention |
|---|---|---|---|
| Cheville mécanique | Béton, pierre | Mise en charge immédiate | Perçage précis, couple de serrage maîtrisé |
| Cheville chimique | Brique, matériaux creux | Ancrage réparti, polyvalent | Temps de cure à respecter (vibrations, froid) |
| Piton à anneau | Murs pleins | Point d’amarrage fiable | Alignement avec le tube d’amarrage |
| Collier ortho/orientable | Toutes structures | Fixation du tube sur le montant | Serrage régulier, contrôle quotidien |
Comment choisir selon le support (béton, brique, ITE) ?
Pour un ancrage sur la façade durable, raisonnez d’abord par support. Béton : cheville mécanique ou piton bien dimensionné, couples maîtrisés. Brique/creux : cheville chimique + tamis, temps de prise respecté avant charge. ITE : entretoises spécifiques, fixation murale sans écraser l’isolant, ponts thermiques évités. Astuce : positionnez les points d’amarrage en quinconce et gardez l’entraxe courant de 8 m comme repère, avec resserrage tous les 4 m aux extrémités. Une sélection rigoureuse stabilise l’ensemble… et vous fait gagner du temps !
Guide complet étape par étape pour fixer un échafaudage au mur
Ce guide pour échafaudage condense la méthode pour une installation optimale et conforme. Une fois l’outillage prêt, vous allez préparer le support, repérer les axes, percer, poser l’amarrage et contrôler la verticalité. Rappelez-vous : la règle du 3 pour 1 fixe le cadre de stabilité globale, et le vide ≤ 20 cm à la façade évite l’effet “marche dans le vide”. On commence par la préparation, puis on enchaîne avec le montage/serrage. Enfin, on vérifie le comportement dynamique (vent, vibrations) et on consigne tout dans le registre de contrôle.
Préparation du support et choix des équipements
Préparation: dépoussiérez, vérifiez l’enduit, repérez fissures. Choisissez les chevilles selon le support, préparez pitons, colliers et tube d’amarrage en amont. Marquez les axes d’implantation en quinconce, en gardant l’intervalle courant de 8 m comme borne. Contrôlez l’absence de réseaux derrière la zone de perçage. Côté outillage : perforateur adapté, clé dynamométrique pour un serrage maîtrisé, EPI complets. Conseil : prévoyez un amarrage supplémentaire près des zones exposées au vent. Une préparation soignée facilite le reste du montage.
Montage, amarrage et fixation sécurisée
Commencez par positionner la base sur un sol plan, puis caler. Alignez les amarrages, percez proprement et posez la cheville (mécanique ou chimique) ainsi que le piton mural. Installez les colliers, engagez le tube, puis serrez au couple recommandé. Répétez l’opération à chaque niveau, en contrôlant la verticalité et le vide ≤ 20 cm contre la façade. Testez la stabilité : l’ensemble ne doit pas bouger. Astuce : multipliez les points d’amarrage dans les zones exposées au vent. Terminez par une vérification croisée de l’équipe et consignez l’intervention.
Contrôles après fixation (test de charge et verticalité)
Après la fixation de votre échafaudage, vérifiez l’effort minimal visé (repère chantier ≥ 300 daN) et la tenue au cisaillement. Contrôlez le garde-corps intérieur, l’alignement des colliers et l’orthogonalité du tube d’amarrage. Faites vibrer légèrement les lisses : l’ensemble ne doit pas résonner. Mesurez la verticalité et confirmez le respect de la règle du 3 pour 1. Enfin, consignez le résultat (date, zone, opérateur) et apposez un repère visuel sur les points vérifiés. Ce rituel simple garantit la qualité et évite les mauvaises surprises !
Précautions et dispositions pour éviter accidents et instabilités
Pour une sécurité du chantier maximale, adoptez des routines : vérification quotidienne, registre signé, amarrage renforcé en façade exposée, et respect du vide ≤ 20 cm. Un point douteux ? On démonte et on refait. Anticipez les zones de passage, signalez les accès et interdisez l’usage au-delà des limites prévues. Au-delà d’une hauteur critique de 24 m, faites valider le dimensionnement et la stratégie d’amarrage par une personne compétente. Ensuite, place aux vérifications !

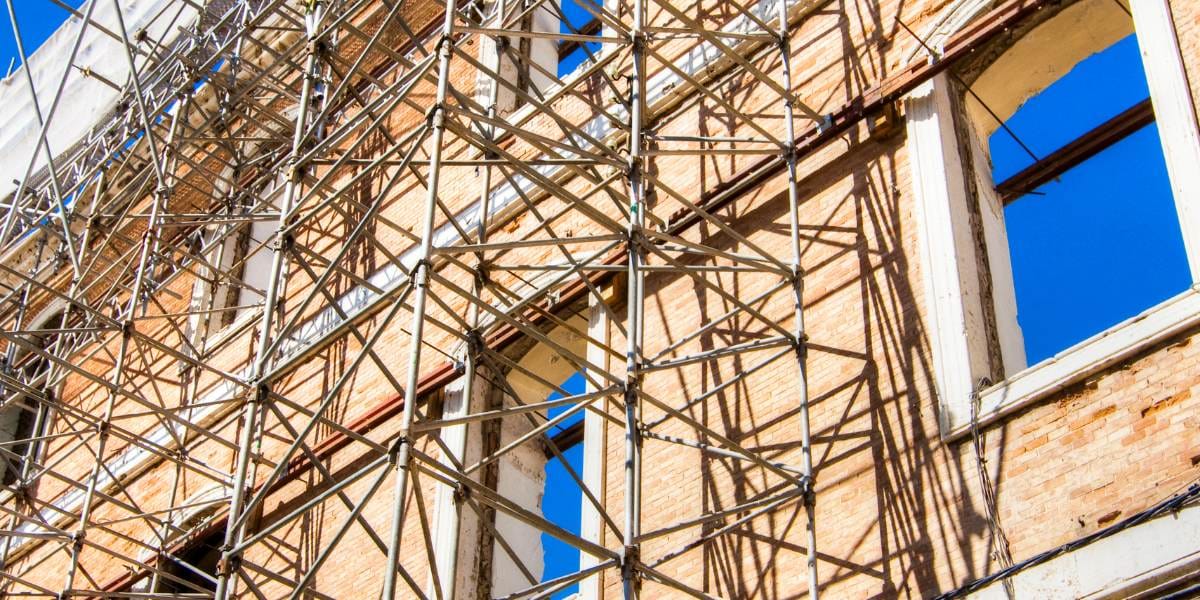

Vérifications quotidiennes et entretien des systèmes d’ancrage
Vérification de l’échafaudage : chaque jour, contrôlez le serrage, l’état des colliers et des pitons. Notez dans le registre la zone, la date, l’opérateur, l’action. Surveillez les zones vibrées (routes, machines) et renforcez si besoin : viser une tenue repère ≈ 500 daN pour les points les plus sollicités. Nettoyez la poussière de perçage résiduelle et resserrez après un choc ou un coup de vent. Ce rituel rend la stabilisation naturelle et l’équipe travaille l’esprit tranquille.
Formation des équipes et respect du Code du travail
La formation conditionne la sécurité réelle (vous pouvez par exemple passer par un organisme comme Steel Formation). Exigez des monteurs qualifiés, connaissant la règle du 3 pour 1, l’amarrage tous les 4 à 8 m et la tenue du registre. Briefer, démontrer, faire pratiquer : la compétence se voit au traçage, au perçage, au serrage et au contrôle croisé. Rappelez les consignes EPI et interdisez l’usage en cas d’anomalie. Une équipe formée, c’est moins d’imprévus et des chantiers plus sécurisés.
Précautions spécifiques pour l’isolation par l’extérieur (ITE)
ITE : utilisez chevilles spéciales ITE, entretoises et rondelles élargies pour répartir la charge et éviter les ponts thermiques. Placez les points sur les zones porteuses, pas dans l’isolant seul. Respectez les rythmes d’amarrage (4 m extrémités, 8 m courants) et vérifiez la planéité avant serrage. Consultez les notices fabricants et contrôlez à nouveau après la première journée. Vous obtenez une façade respectée et une stabilisation fiable.
Gestion du vent et des conditions météo
Vent annoncé ? Réduisez les bâches, densifiez l’amarrage et contrôlez chaque collier. Demandez-vous : « ma structure respecte-t-elle toujours la règle du 3 pour 1 avec ces efforts latéraux ? ». En cas de rafales, limitez l’accès, reportez les opérations sensibles ou démontez partiellement les zones exposées. Après l’épisode, vérifiez l’ensemble et consignez. Mieux vaut prévenir que guérir !
Conseils pratiques et erreurs à éviter lors de la fixation
Trois erreurs fréquentes : espacer trop les amarrages, percer dans un mur fragile ou ignorer la ou ignorer la charge transmise. Repères simples : 4 m aux extrémités, 8 m au centre, et un vide ≤ 20 cm à la façade. Bon réflexe : suivre la notice d’ancrage, serrer au couple recommandé et consigner les opérations. Le résultat : un échafaudage stable, des équipes en confiance et un rythme de chantier fluide. Passons à la check-list express !
- Repérer le support et choisir la cheville adaptée
- Aligner, percer, dépoussiérer
- Poser piton, colliers, tube, puis serrer
Conseil du pro : Miser sur du matériel professionnel certifié reste le meilleur choix pour allier sécurité et durabilité. Les solutions proposées par Échafaudages Stéphanois en sont un bon exemple : robustes, conformes aux normes et conçues pour un usage intensif. Choisir ce type d’équipement, c’est réduire les risques d’accident tout en gagnant en efficacité sur le chantier.
Checklist avant démarrage (1 minute)
Contrôle minute : support bien identifié, points d’amarrage tracés, EPI en place, outillage prêt, accès dégagé. Confirmez la règle du 3 pour 1, planifiez les amarrages (repères 4 m / 8 m), et vérifiez que le vide façade restera ≤ 20 cm. En cas de doute, stoppez et revalidez. Une minute gagnée ici, c’est une heure de travail épargnée ensuite !
FAQ
Comment fixer un échafaudage dans un mur ?
Repérez les axes en quinconce et gardez le vide à ≤ 20 cm. Choisissez la cheville adaptée : mécanique pour le béton, chimique pour les supports creux. Percez proprement, dépoussiérez, injectez si besoin (cas chimique), puis posez le piton d’ancrage. Montez les colliers, engagez le tube d’amarrage et serrez au couple préconisé. Répétez à chaque niveau et testez la stabilité. Une méthode simple, fiable et reproductible.
Comment amarrer un échafaudage ?
Positionnez les points en quinconce : tous les 4 m aux extrémités et 8 m en travées courantes. Utilisez des colliers orthogonaux ou orientables et vérifiez l’alignement du tube avec le piton. Serrez progressivement, contrôlez la verticalité et testez la tenue dynamique. Enfin, inscrivez l’intervention au registre et posez un repère visuel sur chaque point validé.
Quelle est la règle du 3 pour 1 pour les échafaudages ?
La règle du 3 pour 1 stipule qu’un échafaudage ne doit pas dépasser une hauteur supérieure à trois fois sa largeur de base. Exemple : pour une base de 1,5 m, la hauteur admissible est de 4,5 m. Au-delà, il faut prévoir un amarrage renforcé et une stabilisation supplémentaire. Cette règle simple participe à la stabilité de son échafaudage et guide le bon positionnement des points de fixation.
