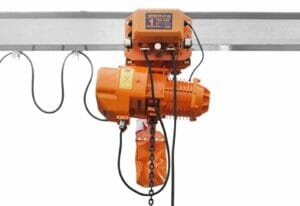

Un palan électrique, dispositif de levage.

Qu’est-ce qu’un palan électrique

Un palan électrique est un appareil de levage motorisé utilisé pour soulever et déplacer des charges lourdes. Il est constitué d’un moteur électrique, d’un mécanisme de transmission de puissance, d’un tambour et d’un câble ou d’une chaîne. Le câble ou la chaîne est enroulé autour du tambour, et lorsque le moteur électrique est activé, il entraîne le tambour pour soulever ou abaisser la charge.

Les palans électriques peuvent être utilisés dans de nombreuses industries, notamment la construction, la fabrication, la logistique et l’exploitation minière. Ils sont particulièrement utiles pour soulever des charges lourdes en toute sécurité et efficacement, réduisant ainsi le risque de blessures pour les travailleurs.

Il existe différents types de palans électriques, tels que les palans à chaîne et les palans à câble, qui diffèrent par la façon dont la charge est soulevée et déplacée. Certains palans électriques peuvent également être équipés de fonctions supplémentaires telles que la vitesse variable, la commande à distance et la protection contre les surcharges.

Définition et utilité d’un palan électrique

Un palan électrique est un appareil de levage motorisé qui utilise l’électricité pour soulever et déplacer des charges lourdes en toute sécurité. Il est composé d’un moteur électrique qui fait tourner une poulie sur laquelle est enroulée une corde ou une chaîne.

L’utilité d’un palan électrique est de faciliter le levage et le déplacement de charges lourdes dans différents secteurs tels que l’industrie, la construction, les entrepôts, les docks, les ports et les chantiers navals. Il est utilisé pour lever et déplacer des charges telles que des machines, des équipements, des conteneurs, des matériaux de construction, des bateaux, des voitures, etc.

Le palan électrique offre de nombreux avantages par rapport aux méthodes de levage manuelles ou hydrauliques, notamment une meilleure efficacité, une plus grande précision, une plus grande sécurité et une réduction du temps et des coûts de travail. En outre, les palans électriques sont souvent équipés de systèmes de contrôle avancés pour améliorer leur précision et leur facilité d’utilisation, ce qui les rend idéaux pour une variété d’applications de levage et de manutention de charges lourdes.

Avantages par rapport aux autres types de palans

Les palans électriques présentent plusieurs avantages par rapport aux autres types de palans, tels que :

Facilité d’utilisation : Les palans électriques sont faciles à utiliser et ne nécessitent pas une force physique importante pour lever ou déplacer des charges lourdes. Ils peuvent être contrôlés à distance et offrent une grande précision de mouvement.

• Efficacité : Les palans électriques sont plus rapides et plus efficaces que les palans manuels ou hydrauliques. Ils peuvent soulever des charges plus rapidement et avec moins d’effort.
• Sécurité : Les palans électriques sont équipés de dispositifs de sécurité tels que des freins électromécaniques, des limiteurs de charge et des interrupteurs de fin de course pour éviter les accidents.
• Durabilité : Les palans électriques sont conçus pour durer longtemps et peuvent fonctionner pendant des années sans nécessiter beaucoup d’entretien.
• Polyvalence : Les palans électriques peuvent être utilisés dans une grande variété d’applications et sont souvent utilisés dans les industries manufacturières, de la construction, de l’automobile, de l’aérospatiale et de la logistique.
• Contrôle de la charge : Les palans électriques offrent un contrôle précis de la charge, ce qui permet de lever des charges de manière uniforme et de les déplacer avec précision.

Fonctionnement d’un palan électrique

Les composants d’un palan électrique typique peuvent varier en fonction du modèle et du fabricant, mais voici une liste des composants de base que l’on retrouve généralement :

• Moteur électrique : Le moteur électrique est l’élément central du palan électrique, qui convertit l’énergie électrique en énergie mécanique pour faire fonctionner la poulie.
• Poulie : La poulie est la partie du palan qui guide le câble d’acier ou la chaîne en mouvement et permet de soulever ou de descendre une charge.
• Tambour : Le tambour est une partie cylindrique du palan sur laquelle est enroulé le câble d’acier ou la chaîne.
• Câble d’acier ou chaîne : Le câble d’acier ou la chaîne est l’élément de levage principal qui est attaché à la charge et enroulé sur le tambour.
• Freins : Les freins sont installés pour arrêter et maintenir la charge en place, en cas de défaillance de l’alimentation électrique.
• Boîtier de commande : Le boîtier de commande est l’interface de contrôle du palan électrique qui permet de lever, de baisser, d’arrêter et de contrôler la vitesse de levage.
• Limiteur de charge : Le limiteur de charge est un dispositif de sécurité qui empêche le palan de soulever une charge trop lourde pour le palan.
• Crochets : Les crochets sont des pièces en forme de U qui sont fixées à l’extrémité du câble d’acier ou de la chaîne pour accrocher et soulever la charge.
• Système de poulies : Le système de poulies est un ensemble de poulies qui permettent de réduire la charge sur chaque câble ou chaîne, ce qui facilite le levage des charges lourdes.
• Système de transmission : Le système de transmission est l’ensemble des engrenages et des dispositifs de transmission qui transmettent la force du moteur électrique à la poulie.

Composants du palan électrique

Les palans électriques sont des équipements de levage utilisés dans une variété d’applications industrielles pour soulever et déplacer des charges lourdes. Voici un schéma de fonctionnement et une explication étape par étape des palans électriques :

Source d’alimentation électrique : Le palan électrique est alimenté par une source d’alimentation électrique, généralement une prise électrique standard.

Moteur électrique : Le moteur électrique est le cœur du palan électrique. Il convertit l’énergie électrique en mouvement mécanique pour actionner le mécanisme de levage.

Réducteur de vitesse : Le réducteur de vitesse est un composant qui réduit la vitesse de rotation du moteur électrique. Cela permet d’augmenter la force de levage du palan tout en diminuant la vitesse de levage.

Tambour : Le tambour est un cylindre sur lequel est enroulé le câble de levage. Lorsque le moteur électrique tourne, le tambour tourne également, entraînant le câble de levage avec lui.

Câble de levage : Le câble de levage est enroulé sur le tambour et est utilisé pour soulever la charge. Il est généralement constitué de plusieurs brins de fil d’acier tressés ensemble pour former un câble solide et résistant.

Crochet de levage : Le crochet de levage est fixé à l’extrémité du câble de levage et est utilisé pour saisir et soulever la charge.

Commande : La commande est un dispositif de contrôle qui permet à l’opérateur de faire fonctionner le palan électrique. Elle peut être une commande à distance sans fil ou une commande manuelle.

Limiteur de charge : Le limiteur de charge est un dispositif de sécurité qui empêche le palan électrique de soulever une charge supérieure à sa capacité nominale. Il s’agit d’un dispositif important qui protège l’opérateur et le palan contre les dommages.

Système de freinage : Le système de freinage est un dispositif de sécurité qui permet d’arrêter le mouvement du tambour lorsque le moteur électrique est arrêté. Il empêche également le câble de levage de se dérouler de manière incontrôlable.

Les différents types de palans électriques

Il existe différents types de palans électriques qui peuvent être utilisés pour lever des charges. Voici quelques exemples :

• Palan électrique à chaîne : il s’agit d’un palan qui utilise une chaîne pour lever la charge. Il est souvent utilisé dans les garages, les ateliers et les entrepôts.
• Palan électrique à câble : ce type de palan utilise un câble pour lever la charge. Il est souvent utilisé dans les chantiers de construction et les industries lourdes.
• Palan électrique à levier : il s’agit d’un palan qui utilise un levier pour lever la charge. Il est souvent utilisé pour les travaux de maintenance et les réparations.
• Palan électrique à treuil : ce type de palan utilise un treuil pour lever la charge. Il est souvent utilisé dans les chantiers navals et les ports.
• Palan électrique à aimant : il s’agit d’un palan qui utilise un aimant pour lever des charges en métal. Il est souvent utilisé dans les industries de la ferraille et de la récupération.

Il est important de choisir le type de palan électrique qui convient le mieux à vos besoins en termes de charge, de hauteur de levage, de fréquence

Palan électrique à câble

Un palan électrique à câble est un appareil utilisé pour lever et déplacer des charges lourdes à l’aide d’un câble électrique. Ce type de palan est généralement utilisé dans les industries manufacturières, la construction et l’industrie minière pour soulever des charges qui seraient trop lourdes à soulever manuellement.

Le palan électrique à câble est composé d’un moteur électrique qui entraîne un tambour sur lequel est enroulé le câble. Le câble est relié à un crochet qui permet de fixer la charge à soulever. Le moteur électrique permet de faire tourner le tambour pour enrouler ou dérouler le câble, ce qui permet de lever ou de descendre la charge.

Il existe plusieurs types de palans électriques à câble, notamment les palans à câble à vitesse unique, les palans à câble à deux vitesses et les palans à câble à variation de vitesse. Les palans à câble à vitesse unique sont les plus simples et sont souvent utilisés pour des tâches de levage simples et légères, tandis que les palans à câble à deux vitesses et à variation de vitesse sont utilisés pour des charges plus lourdes et des tâches plus complexes.

Il est important de noter que les palans électriques à câble doivent être utilisés en toute sécurité et que des précautions doivent être prises pour éviter les accidents. Les opérateurs doivent être correctement formés pour utiliser le palan et doivent respecter les instructions du fabricant.

Palan électrique à chaîne

Un palan électrique à chaîne est un appareil de levage utilisé pour soulever des charges lourdes dans des environnements industriels et de construction. Il utilise une chaîne en acier pour soulever et abaisser la charge, et est alimenté par un moteur électrique. Les palans électriques à chaîne sont disponibles dans une gamme de capacités de charge, allant de quelques centaines de kilogrammes à plusieurs tonnes.

Les palans électriques à chaîne sont souvent utilisés dans des applications où la charge doit être levée à une hauteur précise et maintenue en place pendant une période prolongée, comme dans la construction de bâtiments, les opérations de fabrication et les chantiers navals. Ils sont également couramment utilisés pour soulever des charges dans les entrepôts, les usines et les quais de chargement.

L’utilisation de palans électriques à chaîne offre de nombreux avantages, notamment une capacité de levage plus importante que les palans manuels, une vitesse de levage constante et une précision de positionnement accrue. De plus, les palans électriques à chaîne sont plus faciles et plus sûrs à utiliser que les palans manuels, ce qui réduit le risque de blessures pour les travailleurs.

Palan électrique à corde

Un palan électrique à corde est un dispositif de levage qui utilise un moteur électrique pour déplacer une corde ou un câble métallique. Le palan est conçu pour soulever et déplacer des charges lourdes, souvent utilisé dans des environnements industriels ou de construction.

Le fonctionnement d’un palan électrique à corde est assez simple. Le moteur électrique est connecté à une série de poulies, qui sont utilisées pour diriger la corde ou le câble de levage. En utilisant un interrupteur ou une télécommande, l’opérateur peut faire monter ou descendre la charge en ajustant la tension de la corde.

Les palans électriques à corde sont souvent utilisés pour soulever des charges lourdes, telles que des moteurs, des équipements de construction, des matériaux de construction, ou même des véhicules. Ils sont également utilisés dans des environnements où il est difficile ou impossible de soulever des charges manuellement, tels que les mines ou les chantiers navals.

Il existe une variété de palans électriques à corde disponibles sur le marché, chacun ayant des spécifications et des capacités de charge différentes. Il est important de sélectionner le palan approprié pour la tâche à accomplir, en prenant en compte le poids de la charge, la hauteur de levage requise, et d’autres facteurs.

Comment choisir son palan électrique ?

Le choix d’un palan électrique dépend de plusieurs facteurs tels que la capacité de charge, la hauteur de levage, la vitesse de levage, l’environnement de travail, la fréquence d’utilisation, la sécurité, la facilité d’utilisation et le budget. Voici quelques éléments à prendre en compte pour choisir le palan électrique le mieux adapté à vos besoins :

Capacité de charge : Il est important de connaître la charge maximale que vous devrez soulever. Les palans électriques ont des capacités de charge allant de quelques centaines de kilogrammes à plusieurs tonnes.

Hauteur de levage : Il s’agit de la distance verticale entre le point de levage et le sol. Il est important de mesurer avec précision la hauteur de levage requise pour vous assurer que le palan électrique que vous choisissez a la portée nécessaire.

Vitesse de levage : La vitesse de levage est mesurée en mètres par minute (m/min). La vitesse de levage dépend de la capacité de charge et de la hauteur de levage. Il est important de choisir un palan électrique avec une vitesse de levage appropriée pour vos besoins.

Environnement de travail : Le choix du palan électrique dépend également de l’environnement de travail. Si vous travaillez dans un environnement poussiéreux, humide ou corrosif, vous devez choisir un palan électrique qui résiste à ces conditions.

Fréquence d’utilisation : Si vous avez besoin d’utiliser votre palan électrique de manière intensive, vous devrez choisir un modèle de qualité supérieure et plus durable.

Sécurité : Assurez-vous que le palan électrique que vous choisissez est équipé de dispositifs de sécurité tels que des limiteurs de charge, des limiteurs de hauteur et des freins de sécurité.

Facilité d’utilisation : Il est important de choisir un palan électrique qui est facile à utiliser et à entretenir. Les palans électriques avec télécommande sont souvent plus pratiques.

Budget : Le choix d’un palan électrique dépend également de votre budget. Il est important de trouver un équilibre entre les caractéristiques dont vous avez besoin et le coût du palan électrique.

En résumé, le choix d’un palan électrique dépend de plusieurs facteurs. Il est important de prendre en compte la capacité de charge, la hauteur de levage, la vitesse de levage, l’environnement de travail, la fréquence d’utilisation, la sécurité, la facilité d’utilisation et le budget pour trouver le palan électrique qui convient le mieux à vos besoins.

Critères de sélection en fonction de l’usage

Lors de la sélection d’un palan électrique, il est important de tenir compte de plusieurs critères en fonction de l’usage prévu. Voici quelques critères à prendre en considération :

Capacité de charge : La capacité de charge du palan électrique doit être suffisante pour soulever la charge que vous voulez lever. Il est important de choisir un palan qui peut supporter une charge supérieure à celle que vous voulez soulever afin de garantir la sécurité et la fiabilité.

Hauteur de levage : La hauteur de levage doit être suffisante pour atteindre la hauteur désirée. Il est important de prendre en compte la hauteur de la charge ainsi que la hauteur de la poutre sous laquelle le palan sera utilisé.

Vitesse de levage : La vitesse de levage doit être adaptée à l’application. Si vous avez besoin d’un levage rapide, un palan avec une vitesse élevée sera préférable. Toutefois, si vous avez besoin de précision dans le levage, un palan à vitesse réduite sera plus approprié.

Type de contrôle : Les palans électriques peuvent être contrôlés de différentes manières, notamment à l’aide d’une télécommande, d’un panneau de commande suspendu ou d’un panneau de commande mural. Il est important de choisir le type de contrôle le plus adapté à l’application.

Sécurité : La sécurité est un critère important lors de la sélection d’un palan électrique. Il est important de s’assurer que le palan est équipé de dispositifs de sécurité tels que des limiteurs de charge, des freins de sécurité et des interrupteurs d’arrêt d’urgence.

Environnement d’utilisation : Il est important de prendre en compte l’environnement dans lequel le palan électrique sera utilisé. Si le palan est utilisé dans un environnement corrosif, un palan en acier inoxydable sera préférable. De même, si le palan est utilisé dans un environnement explosif, un palan antichoc sera nécessaire.

Coût : Le coût est un facteur important à prendre en compte lors de la sélection d’un palan électrique. Il est important de trouver un équilibre entre le coût et les performances requises pour l’application.

En résumé, il est important de prendre en compte la capacité de charge, la hauteur de levage, la vitesse de levage, le type de contrôle, la sécurité, l’environnement d’utilisation et le coût lors de la sélection d’un palan électrique en fonction de l’usage prévu.

Les normes de sécurité à respecter

L’utilisation de palans électriques doit respecter certaines normes de sécurité pour assurer la sécurité des opérateurs et prévenir les accidents. Voici quelques-unes des normes à respecter :

1. Les palans électriques doivent être conçus, fabriqués, installés et entretenus conformément aux normes de sécurité applicables, telles que les normes CE.
2. Les palans électriques doivent être inspectés et entretenus régulièrement par des professionnels qualifiés pour s’assurer qu’ils fonctionnent correctement et en toute sécurité.
3. Les opérateurs de palans électriques doivent être formés et compétents pour utiliser ces équipements de manière appropriée et en toute sécurité.
4. Les palans électriques doivent être équipés d’un système de freinage efficace pour empêcher les charges de tomber en cas de défaillance de l’appareil.
5. Les câbles et les chaînes utilisés avec les palans électriques doivent être inspectés régulièrement pour s’assurer qu’ils sont en bon état et remplacés dès qu’ils présentent des signes de fatigue ou de dommage.
6. Les palans électriques doivent être utilisés conformément aux instructions du fabricant et aux règles de sécurité générales en matière de levage et de manutention de charges.

En respectant ces normes de sécurité, vous pouvez minimiser les risques d’accident et garantir un environnement de travail sûr pour les opérateurs et les personnes environnantes.

Utilisation et entretien du palan électrique

Les palans électriques sont des équipements de levage qui peuvent faciliter le travail dans de nombreux environnements industriels et de construction. Voici quelques conseils pour utiliser et entretenir correctement un palan électrique :

Utilisation du palan électrique :

Assurez-vous de connaître la capacité de charge maximale du palan électrique et de ne jamais dépasser cette limite.
Avant d’utiliser le palan électrique, inspectez-le pour vous assurer qu’il est en bon état et qu’il n’y a pas de défauts.
Assurez-vous que le palan électrique est correctement fixé au support avant de l’utiliser.
Utilisez les commandes de manière appropriée et évitez les mouvements brusques.
Évitez de faire travailler le palan électrique au-delà de ses capacités ou de le surcharger.
Assurez-vous que personne ne se trouve sous la charge pendant le levage.

Entretien du palan électrique :

Nettoyez régulièrement le palan électrique pour éliminer la poussière et les débris.
Assurez-vous que les câbles électriques sont en bon état et qu’il n’y a pas de fuites électriques.
Vérifiez régulièrement les freins et les engrenages pour vous assurer qu’ils sont en bon état de fonctionnement.
Graissez les points de pivot et les roulements pour éviter l’usure prématurée.
Remplacez toute pièce endommagée ou usée dès que possible.

Il est important de se rappeler que les palans électriques sont des équipements de levage potentiellement dangereux. Il est donc essentiel de suivre les procédures de sécurité et de formation appropriées avant d’utiliser un palan électrique.

Conseils pour une utilisation optimale

Voici quelques conseils pour une utilisation optimale des palans électriques :

1. Assurez-vous que le palan électrique est adapté au poids de la charge à lever. Vérifiez les spécifications du fabricant pour vous assurer que vous utilisez le palan correctement.
2. Avant de soulever une charge, inspectez le palan pour vous assurer qu’il est en bon état de fonctionnement et que tous les composants sont bien fixés.
3. Utilisez le palan électrique sur une surface plane et solide pour éviter tout risque de basculement ou de renversement.
4. Utilisez des sangles ou des chaînes de levage appropriées pour attacher la charge au palan électrique. Assurez-vous que les sangles ou les chaînes sont bien fixées et qu’elles ne risquent pas de se desserrer pendant le levage.
5. Évitez de faire des mouvements brusques ou saccadés avec le palan électrique, car cela peut endommager les composants et causer des blessures.
6. Évitez de soulever des charges au-dessus de personnes ou d’objets fragiles, car cela peut causer des dommages ou des blessures.
7. N’essayez pas de dépasser la limite de charge maximale indiquée par le fabricant, car cela peut causer des dommages à l’appareil ou des blessures.

Suivez toutes les instructions du fabricant pour l’utilisation et l’entretien du palan électrique, y compris la lubrification et la maintenance régulière.

Si vous avez des doutes ou des questions sur l’utilisation du palan électrique, consultez le manuel d’utilisation ou contactez le fabricant pour obtenir de l’aide.

Les vérifications et les maintenances régulières à effectuer

Les palans électriques sont des équipements importants pour le levage de charges lourdes et leur utilisation doit être surveillée de manière régulière pour éviter tout risque d’accident. Voici quelques vérifications et maintenances à effectuer régulièrement :

• Vérifier la chaîne ou le câble de levage pour détecter tout signe de dommage, d’usure ou de corrosion. Si nécessaire, remplacer la chaîne ou le câble avant de continuer à utiliser le palan.
• Vérifier le système de freinage pour s’assurer qu’il fonctionne correctement. Si le frein ne fonctionne pas correctement, ne pas utiliser le palan.
• Vérifier la commande du palan pour s’assurer qu’elle fonctionne correctement. Tester toutes les fonctions, y compris les boutons d’arrêt d’urgence.
• Vérifier les fixations et les connexions du palan pour s’assurer qu’elles sont solides et bien fixées. Tout signe de desserrage doit être traité immédiatement.
• Vérifier l’état général du palan pour s’assurer qu’il est propre et en bon état de fonctionnement. Nettoyer régulièrement le palan pour éviter l’accumulation de saleté et de poussière.

Effectuer une inspection annuelle approfondie pour s’assurer que le palan est conforme aux normes de sécurité en vigueur.

En général, il est recommandé de faire effectuer des vérifications et des maintenances par un professionnel qualifié pour garantir la sécurité et la fiabilité de l’équipement.
